Pourquoi choisir les onduleurs modulaires et leurs caracteristiques?

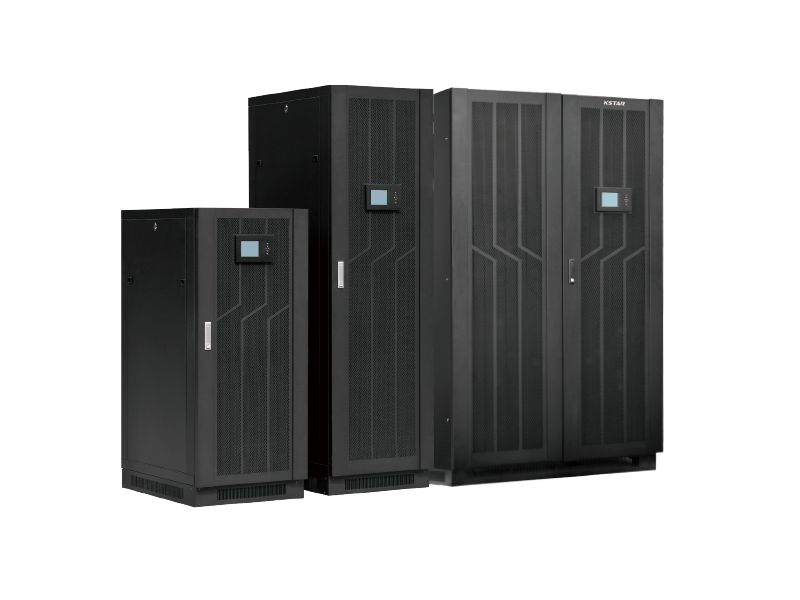

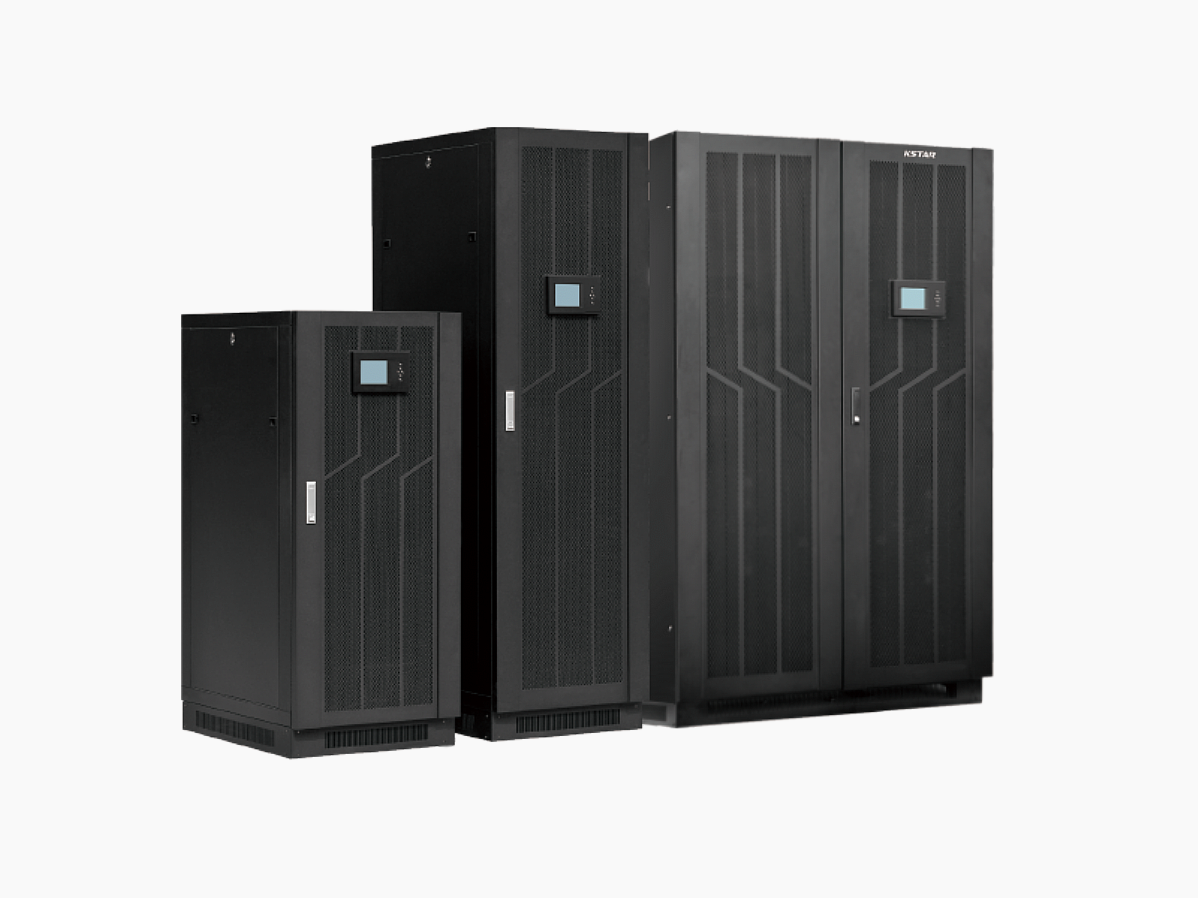

Au fil des ans, les centres de données ont utilisé plusieurs systèmes d'alimentation sans interruption (ASI) haute capacité pour assurer une redondance « N+1 » et une haute disponibilité de l'alimentation pour leurs systèmes critiques. Récemment, la tendance s'est orientée vers des systèmes modulaires plus petits, extensibles en fonction des besoins de charge. De fait, les ASI modulaires sont l'un des produits connaissant la croissance la plus rapide du secteur des ASI triphasés. Cet article prend l'exemple de l'ASI modulaire Kstar pour en décrire les caractéristiques et les avantages.

Onduleur de type modulaireest un système UPS haute puissance divisé en plusieurs sous-modules en parallèle, contrôlé par le système optimisé, réalise l'extension et la maintenance en ligne du système, et améliore considérablement la fiabilité, la disponibilité et l'effet d'économie d'énergie du système, réduit les coûts de maintenance, ces dernières années est progressivement devenu le choix dominant pour les clients.

Le rendement des onduleurs modulaires Kstar peut atteindre 96,5 %, minimisant ainsi la consommation d'énergie. La conception modulaire et la technologie de redondance parallèle N+X facilitent l'extension et réduisent les coûts d'acquisition initiaux.

Grâce à ses avantages, l'onduleur modulaire Kstar a été largement utilisé dans les centres de traitement de données, les salles informatiques, les télécommunications, la finance, les valeurs mobilières, les transports, la fiscalité, les systèmes médicaux et d'autres domaines.

Caractéristiques de l'onduleur modulaire Kstar :

1. Contrôle numérique :

tous les composants de l'onduleur modulaire Kstar sont contrôlés numériquement et ses indicateurs de performance sont excellents. Le système offre une grande stabilité et dispose de fonctions d'autoprotection et de diagnostic des pannes. De plus, il permet d'éviter les pannes des appareils analogiques et rend le système de contrôle plus stable et fiable.

2. Conception modulaire

L'onduleur modulaire Kstar adopte une conception modulaire et la capacité du module est de 20 kVA / 30 kVA / 40 kVA / 50 kVA en option. Le système UPS se compose de 1 à 20 modules UPS connectés en parallèle et le nombre d'onduleurs peut être augmenté de manière flexible avec la charge.

3. Redondance parallèle N + X

Avec la conception de redondance parallèle N + X, les utilisateurs peuvent configurer différents degrés de redondance en fonction de l'importance de la charge. Lorsque le nombre de modules redondants atteint plus de deux, la disponibilité du système UPS peut atteindre 99,999 % et le MTBF (temps moyen sans panne) peut atteindre plus de 250 000 heures, ce qui peut pleinement répondre aux exigences de fiabilité élevées du système d'alimentation pour les charges critiques.

Le niveau de redondance de l'onduleur peut être réglé via l'écran LCD. Une alarme sonore retentit lorsque la charge dépasse cette limite.

Le produit adopte la combinaison d'un contrôle décentralisé et d'une gestion centralisée. Chaque module fonctionne indépendamment et est géré par une unité de contrôle centralisée. L'unité de contrôle centralisée est redondante et parallèle afin qu'une seule panne n'affecte pas le fonctionnement et elle est connectable à chaud

4. Alimentation de dérivation centralisée

5. Grand écran LCD (avec écran tactile)

L'onduleur KSTAR est doté d'un écran LCD de 7 pouces, disponible en chinois et en anglais. Cet écran permet de suivre l'état de l'onduleur, notamment les alertes et les défauts, et d'utiliser l'écran LCD de manière très intuitive via le menu.

6. Configuration flexible de la batterie

La tension de la batterie de l'onduleur modulaire Kstar est réglable et le pack de batteries externes peut être sélectionné parmi 30 à 50 batteries 12 V afin de réduire les pertes et d'optimiser l'utilisation des batteries. Le module d'onduleur fonctionnant en parallèle peut partager le pack de batteries, et le nombre de batteries n'est pas limité par le nombre de machines en parallèle, ce qui réduit considérablement le nombre de configurations de batteries. Les utilisateurs peuvent configurer la batterie en fonction de leur autonomie.

7. Système de charge intelligent

Méthode de charge avancée en trois étapes : la première étape, à courant constant et à haute intensité, permet une recharge rapide d'environ 90 % de l'énergie ; la deuxième étape, à tension constante, active les caractéristiques de la batterie et la charge complète ; la troisième étape, à courant constant, permet une commutation automatique et fluide entre les modes de charge à courant constant, à tension constante et à courant constant.

8. Facile à entretenir.

L'onduleur modulaire Kstar dispose d'une fonction de dérivation de maintenance, permettant de basculer vers l'alimentation de dérivation de maintenance en cas d'urgence, permettant ainsi au personnel de maintenance d'effectuer les réparations en ligne en toute sécurité.

Si le nombre de modules d'onduleurs défaillants est inférieur ou égal au nombre de modules redondants, leur remplacement peut être effectué en ligne sans affecter le fonctionnement des autres modules. Si le nombre de modules d'onduleurs défectueux est inférieur ou égal au nombre de modules redondants, le remplacement des modules défectueux peut être effectué en ligne sans affecter le fonctionnement des autres modules. Dans ce cas, le temps d'arrêt est nul ; si le nombre de modules d'onduleurs défectueux est supérieur au nombre de modules redondants, le temps de maintenance ne dépassera pas 5 minutes.
